学生寮 シャワーユニット施工例

法人様

梁を避けて、181台を全室に設置可能で、パイプシャフトスペースを含み、最大限のサイズの指定がお客様のご要望でした。
結果、870×920サイズでオーダーしました。
イレギュラーなサイズですが、予算内に納まりました。

物件タイプ 学生寮
新築/リフォーム 新築
お客様タイプ (株)F組
設置商品 MK-040SB
設置場所 バスルーム
設置台数 181
備考 オーダー製品

オーナー様の希望によりオーダーシャワーユニット181台を納品しました。

オーナー様ご希望として

  1. 圧迫感を感じない強化ガラスのシャワーユニットを希望
  2. 設計上ロススペースの無いサイズ オーダーで対応 870/920サイズ
  3. シャワーの中からメンテナンスできる構造 PSスペースが取れない
  4. 耐用に強い製品 国内メーカー部材で仕上げる
  5. できる限り価格を押さえ

上記のご希望がありました。
1室に1台設置する部屋もありますし、1室に4台設置する部屋もあります。

導入した物件です。オシャレで大きい新築物件です。

現場の換気ダクトです。こちらは4台設置する居室の換気ダクトです。
集中換気で各シャワーユニットへ引き込みしています。

各部屋の給水・給湯・排水の引き込みの写真です。
1台~4台まで部屋により設置台数が違います。給水・給湯が立ち上がっています。

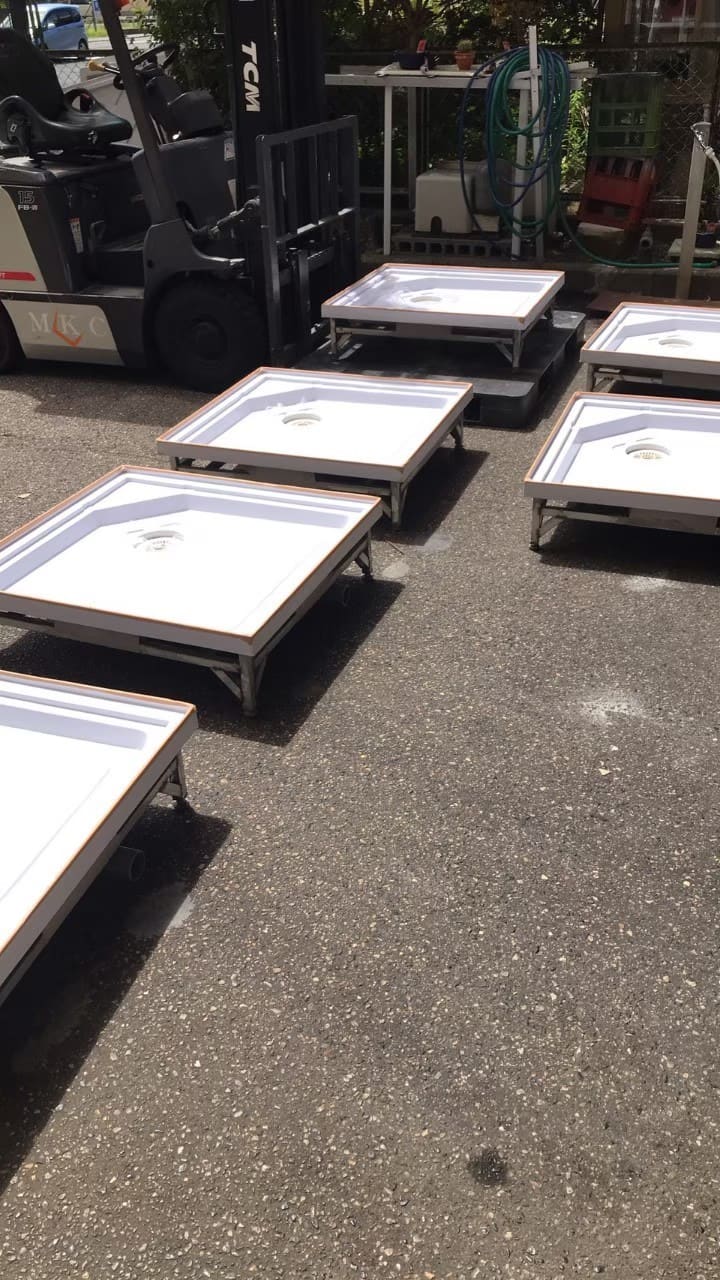

出荷前の製品検品の様子です。トラップをセットしてから通水テストをします。
またVP管は指定の向きに出します。

現場の搬入です。チャーター便での配送 またクレーンを使っての吊り上げ搬入です。

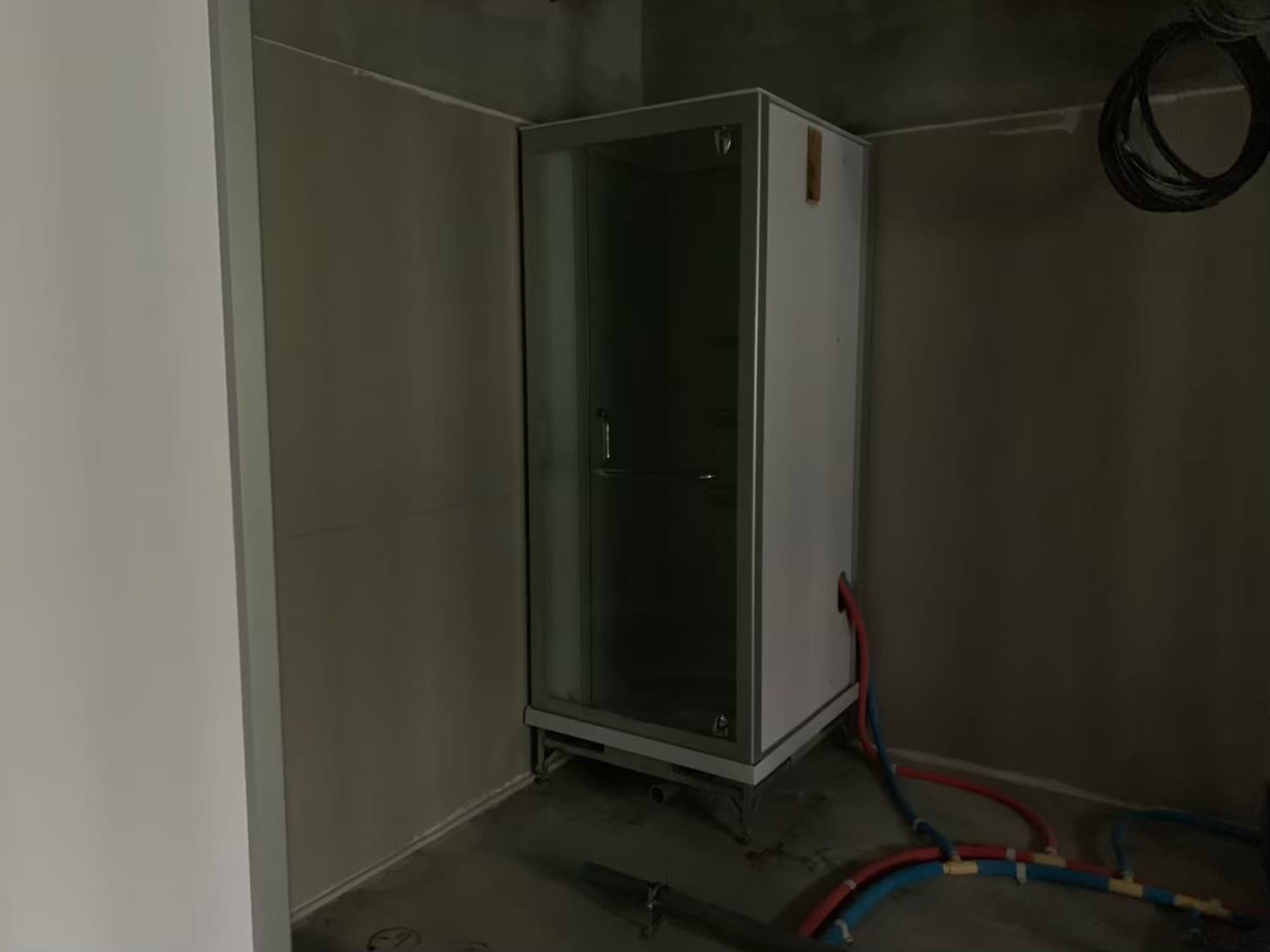

建物の配管引き込みが完了したらシャワーを設置します。
ベーストレーの設置 バルブを付けるパネルの表・裏の写真です。

シャワーユニットを組立していきます。
入口の強化ガラス以外は、白の焼き付け塗装をした強化ガラスになっています。

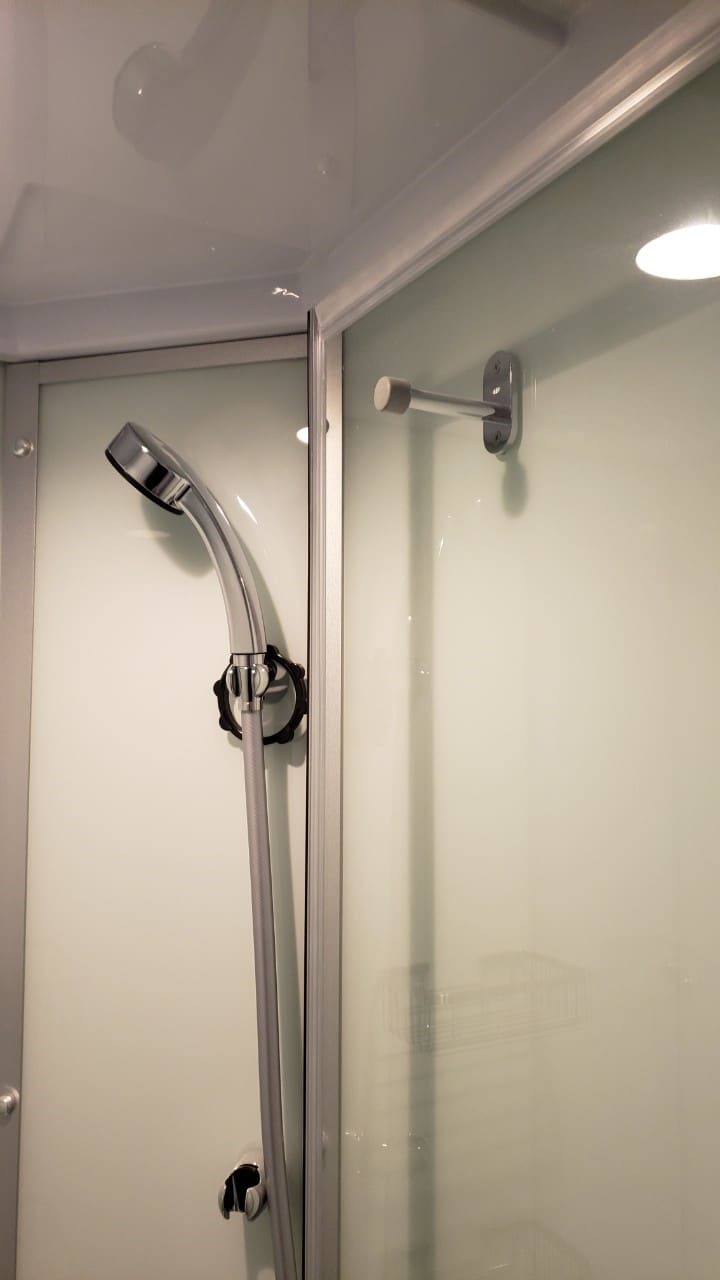

組立したシャワーユニットの内部です。

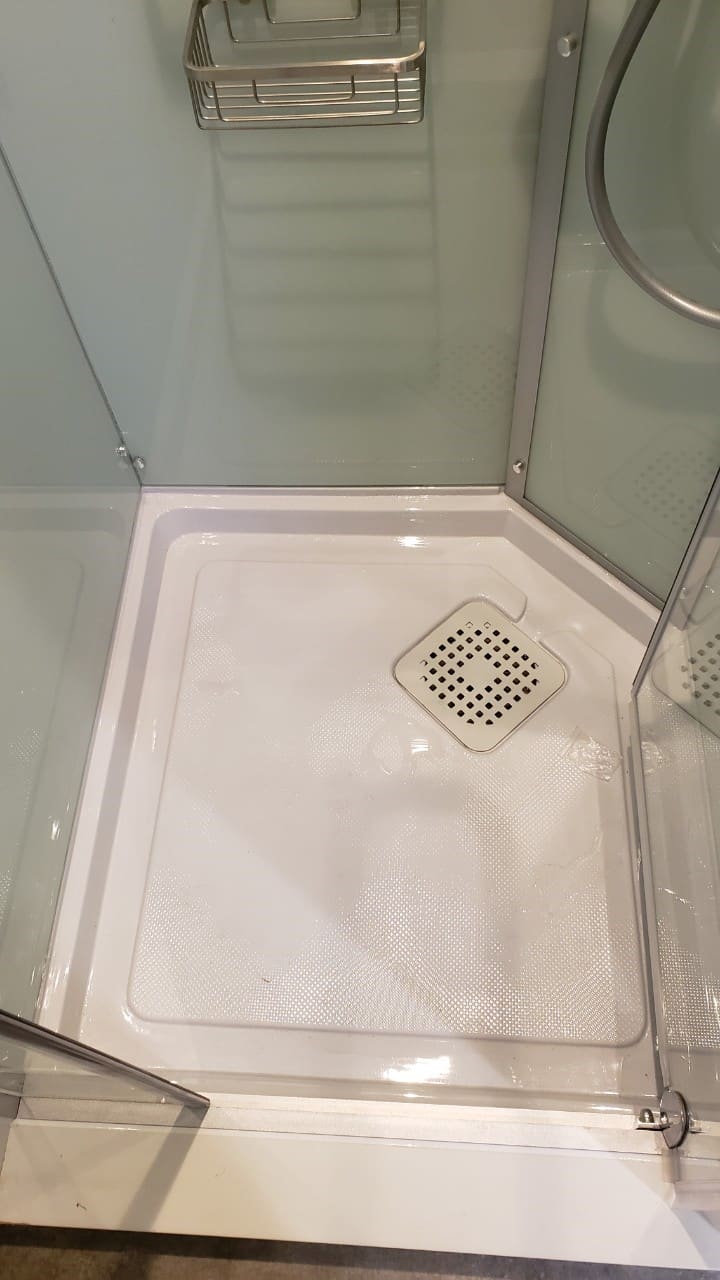

ドアガラス用の戸当たり 棚 排水トレ―の写真です。

シャワーユニットの設置完了写真です。
シャワーのガラスと建物の壁の隙間は現場造作で隠しています。
圧迫感の無いスッキリとしたコンパクトなシャワーユニットです。
白の焼き付け塗装をした強化ガラスは、うっすらと緑がかっており、それがちょうどオシャレな仕上がりになっています。
